| 产品特性：信号隔离器 | 是否进口：否 | 产地：重庆 |
| 品牌：宇通仪表 | 型号：RGK-2300S-Ex | 订货号：RGK-2300S-Ex |
| 安装方法：导轨安装 | 货号：RGK-2300S-Ex | 传输精度：±0.1% |
| 加工定制：是 | 类型：隔离配电器 | 适用范围：隔离配电器 |
| 输出负载：0~350Ω | 规格：厚25×高80×长80（mm） | 是否跨境货源：否 |
品牌介绍：
宇通仪表在工业过程信号处理领域历经30年历史，是中国仪器仪表行业协会理事单位，并主持起草了安全栅、温度变送器，安全栅等***。数百万台产品生产积累的工艺及技术在工业过程信号处理领域得到大量应用和认可。在澳大利亚建立的产品研发基地正致力于出产功耗***、体积更小、安全性更强、性能更稳定的工业过程信号处理仪表。产品用于工业自控系统中各种信号的安全隔离、配电、转换、分配、报警设定等功能要求；在电力、化工、石化、建材、冶金、造纸、制药、环保、机械制造等行业，都获得了普遍应用。
概述：
将安全区的电源通过开关、晶体管或逻辑电平信号输入来控制危险区的现场设备，适合用于驱动电磁阀、报警器等本安设备以及其它没有能量储存的简单设备。
采用独立的直流电源供电，供电电源-输入-输出之间隔离。
表头与底座互为拔插结构，接线端子布置在底座的两端，接线采用M3螺丝紧固, 标准的35mmDIN导轨卡式安装。
功能及特点：
本安输出 45mA/12V。
驱动电磁阀、报警器等本安设备。
单通道，本安输出回路。
输入－输出－电源之间隔离。
模块化电路, 小体积。
表头与底座互为拔插结构, 可带电拔插。
标准的35mmDIN导轨卡式安装。
供电电源
供电电压范围：20~30VDC
额定供电电压 24V DC
电流消耗（24VDC供电 ,45mA 时）：<70mA
输 入
输入类型: 适合触点开关、晶体管或逻辑电平信号
A. 选择触点开关： 输入开关闭合 ≤5V
输入开关打开 15~30V
输入电流 ≤3mA / 24V
开关延时 ≤2ms
B. 选择晶体管：电气容量 30VDC,100mA
C. 选择电平信号：高电平≥ 4.5V / 低电平 ≤1V
输入特性: 输入开关闭合或晶体管导通, 向危险区设备供电。
输入开关断开或晶体管不导通, 不向危险区设备供电。
输 出
输出信号：逻辑电压信号
最小输出电压：45mA时，12V
输出电压：24V
输出电流：45mA
仪表LED指示灯
PWR: 绿色, 电源指示灯
OUT: 黄色, 输出状态指示灯
综合通用参数
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
工作环境温度： -20～＋60℃
环境湿度范围：5~95%（无冷疑）
外壳材料： PC（聚碳酸脂）+ABS材料
外形尺寸：25×80×80（mm）
安全防爆认证参数
防爆等级标志： [Exia Ga]IIC
防爆等级标志： [Exia Ga]IIC
安全认证参数：Um = 250VAC/DC Uo = 24VDC Io = 152mA Po = 0.91W Lo = 1.0 mH Co = 0.08μF
型号 . 选型
名称 | 型号 | 通道 | 说明 | 输入类型 | 输出 |

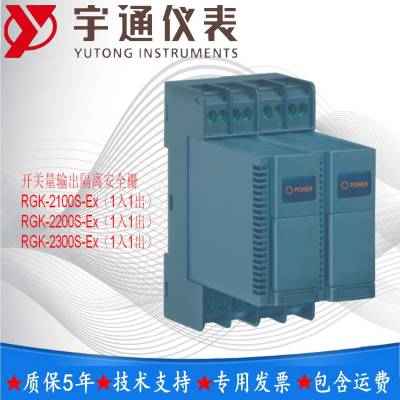

开关量输出隔离安全栅 | RGK-2100S-Ex | 1入1出 | 将安全区的电源通过开关、晶体管或逻辑电平信号输入来控制危险区的现场设备，适合用于驱动电磁阀、报警器等本安设备以及其它没有能量储存的简单设备 | 干接点开关 | 逻辑电压: |
RGK-2200S-Ex | 电平信号 | ||||
RGK-2300S-Ex | 晶体管 |
