价 格
订货量
￥199.00
1 - 9
￥189.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 产品特性：信号隔离器 | 是否进口：否 | 产地：重庆 |

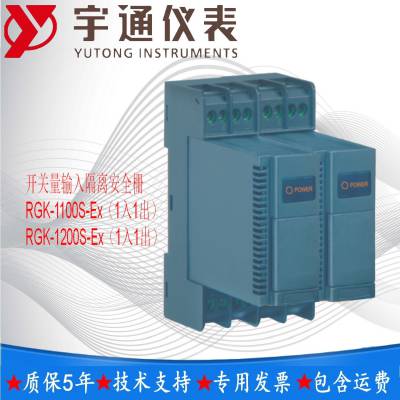

| 品牌：宇通仪表 | 型号：RGK-1200S-Ex | 订货号：RGK-1200S-Ex |
| 安装方法：导轨安装 | 货号：RGK-1200S-Ex | 传输精度：±0.1% |
| 加工定制：是 | 类型：隔离配电器 | 适用范围：隔离配电器 |
| 输出负载：0~350Ω | 规格：厚25×高80×长80（mm） | 是否跨境货源：否 |
品牌介绍：
宇通仪表在工业过程信号处理领域历经30年历史，是中国仪器仪表行业协会理事单位，并主持起草了安全栅、温度变送器，安全栅等***。数百万台产品生产积累的工艺及技术在工业过程信号处理领域得到大量应用和认可。在澳大利亚建立的产品研发基地正致力于出产功耗***、体积更小、安全性更强、性能更稳定的工业过程信号处理仪表。产品用于工业自控系统中各种信号的安全隔离、配电、转换、分配、报警设定等功能要求；在电力、化工、石化、建材、冶金、造纸、制药、环保、机械制造等行业，都获得了普遍应用。
概述：
接收现场危险区域的开关或接近开关输入，通过安全栅隔离，以继电器触点输出方式将信号传送至安全区的控制系统或其它仪表。
具备线路故障检测功能(可选)。
(注意: 使用机械触点开关作为输入设备，必须在输入回路中连接线路故障传感器, 以避免开关量隔离安全栅将机械触点开关正常的通断误当做输入回路的断路或短路故障。)
单通道, 一路输入, 一路输出。采用独立的直流电源供电方式，供电电源-输入-输出之间隔离。
表头与底座互为拔插结构，接线端子布置在底座的两端，接线采用M3螺丝紧固, 标准的35mmDIN导轨卡式安装。
功能及特点：
单通道，一入一出。
开关或接近开关输入(符合 NAMUR / DIN 19234标准)。
继电器输出, 带一个常开(NO)触点。
线路故障检测功能。
表头与底座互为拔插结构, 可带电拔插。
标准的35mmDIN导轨卡式安装。
供电电源
供电电压范围：20~30VDC
额定供电电压 24V DC
电流消耗(24VDC供电, 继电器输出) ：<25 mA
输 入
输入: 开关或符合DIN 19234的NAMUR接近开关。
开路电压：8V±0.5V
开关阈值：1.2~2.1mA
回滞：0.2 mA(典型值)
线路故障时, 断路电流：<0.1mA;
短路电流：> 4mA
输 出
继电器, 带一个常开(NO)触点。
触点特性：24VDC，2A ；
响应时间：≤10ms
负载类型：电阻性负载
输入 / 输出特性说明 (同相控制)
仪表出厂的设定状态为输入与输出同相, 即输入开关吸合，输出继电器也吸合。仪表面板上的输出状态指示灯亮。
线路故障检测
本仪表出厂设定为: 当检测到输入线路故障时, 仪表面板上的故障检测指示灯亮，输出继电器触点为松开状态 。
仪表LED指示灯
PWR: 电源指示灯(仪表通电,绿色灯亮)
OUT: 输出状态指示灯(黄色灯亮,表示继电器触点吸合)
LFD: 故障报警指示灯(红色灯亮, 表示有线路故障)
综合通用参数
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
工作环境温度： -20～＋60℃
储存环境温度： -40～＋80℃
外壳材料： PC（聚碳酸脂）+ABS材料
外形尺寸：25×80×80（mm）
安全防爆认证参数
防爆等级标志： [Exia Ga]IIC
安全参数： Um = 250V Uo = 11V Io = 15mA Po = 41.25mW Lo = 10 mH Co = 1.4μF
型号 . 选型
名称 | 型号 | 通道 | 说明 | 输入类型 | 输出 |
开关量输入隔离安全栅 | RGK-1100S-Ex | 1入1出 | 接收现场危险区域的开关或接近开关输入，通过安全栅隔离，以继电器触点输出方式将信号传送至 | 开关或NAMUR接近开关 | 继电器触点 |
有线路故障检测功能 | |||||
RGK-1200S-Ex | 开关或NAMUR接近开关 | 继电器触点 | |||
没有线路故障检测功能 | |||||
